Banco didattico BHI4 – Doppio lato

Il banco BHI4 si distingue dai tradizionali banchi a pannello per le seguenti caratteristiche:

• Struttura portante: Telaio meccanico saldato in acciaio, verniciato con pittura poliuretanica – TIPO INDUSTRIALE.
• Componenti industriali: Standard Cetop 3, ben noti e utilizzati nel settore industriale, che gli studenti ritroveranno sul campo.
• Regolazioni idrauliche: Possibilità di regolare la pompa idraulica.
• Regolazione tramite PC: Viene fornito un cavo USB e il software di parametrizzazione PASO, scaricabile gratuitamente dal sito WANDFLUH per la versione proporzionale.
• Modularità futura: Predisposto per l’aggiornamento con nuovi moduli.

Le aziende richiedono oggi personale ben formato, in grado di operare in modo rapido ed efficace. Con il banco BHI4, gli studenti diventano subito operativi sia nel settore dell’oleodinamica industriale che in quello mobile. Per una nuova generazione di studenti esigenti, il BHI4 rappresenta un ottimo strumento anche per il team pedagogico.

Sicurezza Avanzata

La sicurezza è un punto focale, con un design a doppia sicurezza idraulica sul banco:

• Valvole di sovrapressione piombate
• Contattore per livello minimo dell’olio e sensore di temperatura
• Copertura protettiva in Lexan
• Quadro elettrico con pulsanti di arresto d’emergenza e di reset
• Collegamenti elettrici con spine a banana e connettori industriali DIN
• Tubi flessibili idraulici conformi alla norma EN 853 2SN, collegati a innesti a secco con blocco di sicurezza per evitare disconnessioni accidentali

Dimensioni Struttura

• Lunghezza: 2130 mm
• Larghezza: 710 mm
• Altezza: 1820 mm
• Peso: circa 570 kg (senza moduli componenti)

Postazione di lavoro

Telaio (su ciascun lato):

• Telaio meccanico in acciaio verniciato, dotato di 2 ruote girevoli bloccabili
• Serbatoio di raccolta olio idraulico (riempito con olio biologico)
• Quadro elettrico posizionato nella parte superiore
• Piano di lavoro con guide per il montaggio dei moduli idraulici (capacità: 9 moduli standard)
• 2 vani porta accessori
• Supporti laterali per tubi, raccordi e cavi elettrici
• Vaschetta di raccolta per eventuali perdite di olio sotto i supporti tubi/raccordi
• 2 cilindri idraulici orizzontali montati in posizione opposta nella parte superiore del pannello
• 2 blocchi dotati ciascuno di 5 innesti rapidi piatti Ø3/8” maschio
• Sistema di connessione semplice per i moduli

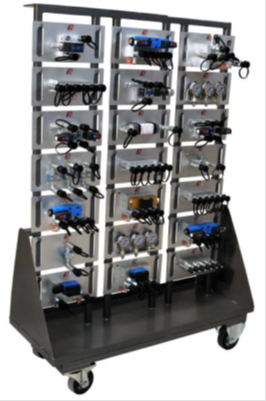

Rack portamoduli:

• Dimensioni: 1190 x 1690 x 600 mm
• Sistema a sospensione per innesti rapidi piatti a secco
• Sistema semplice di connessione moduli

Unità di potenza idraulica

Un’unità di potenza idraulica è montata sul telaio del banco, comprendente:

• Serbatoio da 70 litri con indicatore visivo e sensore di temperatura
• Tappo di riempimento con sfiato
• Filtro di ritorno nominale da 10 μm con indicatore visivo di intasamento

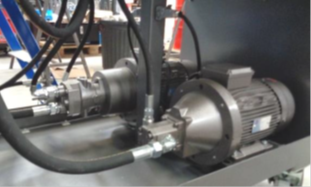

• Gruppo motopompa a cilindrata fissa – GMP1:
  • Pompa a ingranaggi esterni, 7.8 cm³, portata 11 L/min
  • Motore elettrico trifase 2,2 kW, 1500 RPM
  • Valvola di sovrapressione tarata a 100 bar
  • Manometro (0 – 160 bar)
  • Valvola manuale di depressione

Dichiarazione di conformità CE

Dichiarazione di conformità CE relativa alle seguenti direttive:

• Direttiva Bassa Tensione 2014/35/UE
• Direttiva Macchine 2006/42/CE
• Direttiva EMC (Compatibilità Elettromagnetica) 2014/30/UE
• Direttiva Apparecchi a Pressione 2014/68/UE
