Banco BHI4 – Lato singolo per circuiti idraulici CETOP 3

Il banco BHI4 si distingue dai tradizionali banchi di tipo pannello per:

Struttura in acciaio saldato meccanicamente con verniciatura in poliuretano – TIPO INDUSTRIALE
Componenti industriali CETOP 3 standard
Componenti industriali noti e diffusi, che gli studenti troveranno successivamente nel mondo del lavoro
Regolazioni idrauliche direttamente sulla pompa
Regolazione dei parametri tramite PC con software associato
Possibilità di futuri aggiornamenti con nuovi moduli

Oggi le aziende richiedono tecnici subito operativi. Con il banco BHI4, gli studenti acquisiscono rapidamente competenze in idraulica industriale e mobile.

Per una nuova generazione di studenti esigenti, il BHI4 rappresenta uno strumento eccellente per il team didattico.

Sicurezza

Grande attenzione è stata posta all’aspetto sicurezza:

Valvole limitatrici di pressione piombate
Sensore di livello basso dell’olio con rilevamento temperatura
Copertura protettiva in Lexan
Quadro elettrico con pulsanti di arresto di emergenza e reset
Connessioni elettriche con prese a banana e connettori industriali DIN
Tubi idraulici standard EN 853 2SN con giunti a faccia piana a secco e cavo anti-frusta (EN 982) per evitare disconnessioni accidentali

Dimensioni del telaio:

Lunghezza: 2130 mm
Larghezza: 710 mm
Altezza: 1820 mm
Peso: circa 570 kg (senza moduli componenti)

Postazione di lavoro

Struttura:

Telaio in acciaio verniciato con 2 ruote girevoli con bloccaggio
Vasca di raccolta dell’olio idraulico (bio-olio)
Quadro elettrico di comando nella parte superiore
Piano di lavoro con guide per il posizionamento dei moduli idraulici (capacità: 9 moduli standard)
2 scomparti porta-accessori
Supporti laterali per raccordi, tubi flessibili e cavi elettrici
Vasca di recupero gocce d’olio sotto i raccordi/tubi
2 cilindri idraulici orizzontali contrapposti nella parte alta del pannello
2 blocchi con 5 giunti rapidi maschi Ø3/8” a faccia piana ciascuno
Sistema di collegamento semplice per i moduli

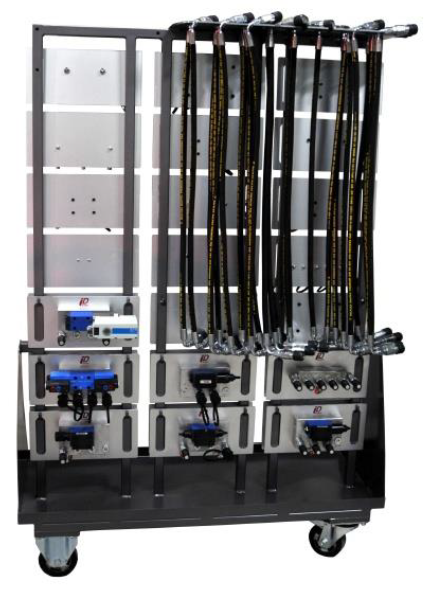

Incluso: portamoduli per lo stoccaggio dei componenti. Dimensioni: 1190 x 1690 x 600 mm
