Kit didattico per lo studio nel campo della fisica nucleare e moderna – Spettroscopia Gamma
Prodotti Caen
Caratteristiche
- Distribuzione di Poisson e Gaussiana
- Spettro gamma
- Linearità del sistema
- Risoluzione energetica
- Interazione radiazione-materia: resa luminosa relativa dei diversi scintillatori
- Effetti di volume ed energia nel rapporto picco-totale
- Misure di assorbimento
- Una suite software completa basata su LabVIEW per il controllo remoto del sistema e per l’analisi dei dati
Il kit comprende:
SP5600 è un’unità di alimentazione e amplificazione per uso generale, che integra fino a due SiPM in un’architettura madre e figlia che consente un facile montaggio e sostituzione dei sensori. La configurazione di base presenta due canali con controllo del guadagno indipendente fino a 50 dB e fornisce la tensione di polarizzazione (fino a 100 V) ai sensori con stabilizzazione del guadagno. Ogni canale può fornire un’uscita digitale generata dai discriminatori di bordo d’attacco rapidi. È disponibile anche una coincidenza temporale dei due canali.
Il DT5720A è un digitalizzatore di forme d’onda desktop CAEN che ospita un ADC a 2 canali da 12 bit e 250 MS/s con un firmware di integrazione di carica dedicato per l’elaborazione degli impulsi in tempo reale.
L’ SP5606 è un mini-spettrometro per la rilevazione di raggi gamma. Lo spettrometro è composto da una struttura meccanica che ospita un cristallo scintillante, accoppiato a un SiPM dedicato. Sono disponibili tre diversi cristalli: CsI, LYSO e BGO. Lo spettrometro è dotato di un supporto inferiore per consentire una facile connessione all’SP5600 tramite lo splitter A315, per evitare effetti di saturazione.
Il Mod. A315 divide un ingresso su due segnali di uscita. Tutti i connettori sono di tipo LEMO femmina. Lo splitter è adattato per linee da 50 Ohm. Il dispositivo è completamente passivo (non è richiesta alimentazione); l’ampiezza su ogni uscita è la metà di quella sull’ingresso.

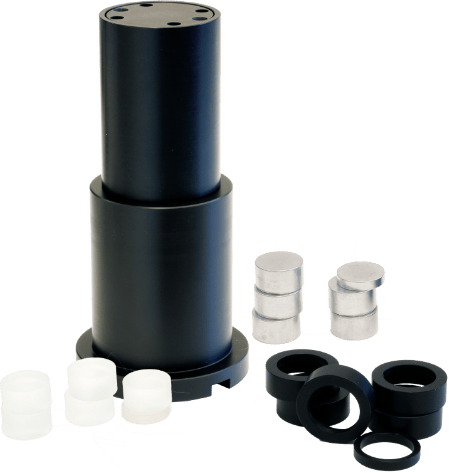

Lo strumento di assorbimento gamma consente di effettuare misure di attenuazione gamma. È uno strumento modulare e il suo design consente una facile connessione al supporto inferiore SP5606.
HERA – Suite software per kit didattico CAEN
HERA (Handy Educational Radiation Application) è una piattaforma moderna e flessibile per l’insegnamento dei fondamenti della statistica, del rilevamento di particelle e dell’imaging nucleare grazie alle semplici interfacce grafiche e alla documentazione incorporata.
